PCB盲孔和埋孔的定义、特点及应用

盲埋孔 PCB 电路板的定义

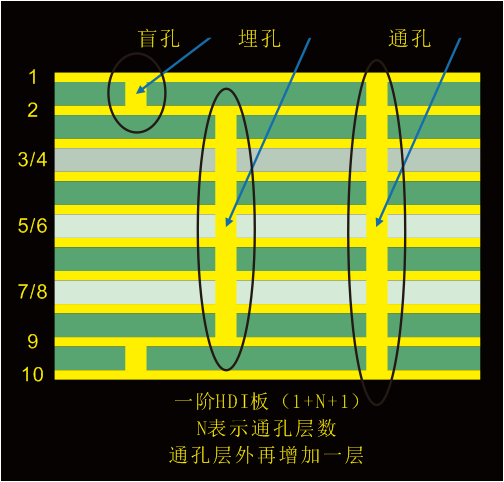

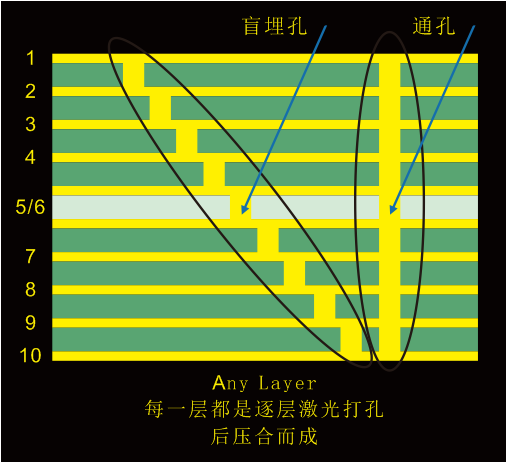

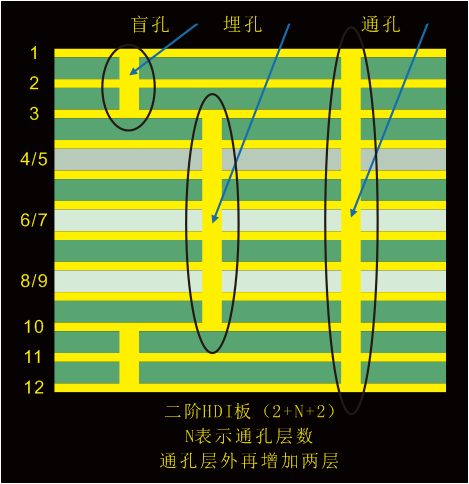

PCB集成电路板中，盲孔和埋孔是高密度互连（HDI）电路板中常用的两种特殊孔类型，它们在电路板的内部连接中扮演着重要角色。

盲孔（Blind Via）是仅从一侧进入线路板的孔，不穿透整个板厚。盲孔用于连接表面层和内部层之间的电路。在制作内层的时候就需要先进行钻孔和电镀，然后再与其他层进行黏合。这种孔用于内层信号互连，适用于高密度和高速板卡设计。

埋孔（Buried Via）是完全位于电路板内部的孔，既不从一侧出入，也不穿透整个板厚。埋孔用于连接内部层之间的电路，而不会对外部表面造成影响。埋孔不可见，只能在电路板截面或使用X射线等特殊检测方法下才能观察到。

盲埋孔 PCB 电路板的作用

（1）减少信号干扰

在 PCB 电路板中，信号的传输受到很多的干扰，这可能导致信号的失真和传输错误，从而影响电子产品的性能和稳定性。盲埋孔 PCB 电路板可以减少 PCB 电路板中的噪声干扰，优化信号的传输路径，保证信号的传输速度和稳定性，提高电子产品的整体性能。

（2）增加板子密度和孔穴数量

随着电子产品的发展，现代电路板的密度越来越高，孔穴数量也越来越多。盲埋孔 PCB 电路板可以在不占用电路板表面的情况下，增加孔穴的数量和使其变得更加紧凑，从而使 PCB 电路板的密度更高。盲埋孔 PCB 电路板的结构使其在同样的 PCB 电路板面积范围内，可以承载更多的电子元器件，提高电子产品的功能和性能。

（3）提高电子产品的稳定性

电子产品的稳定性是评估一个产品质量的一项重要指标。盲埋孔 PCB 电路板中的孔穴和信号通路布局非常规范，可以稳定地接收和传输信号，有效降低产品的故障率，提高电子产品的稳定性和可靠性。

盲埋孔 PCB 电路板的优势

（1）与其他类型 PCB 电路板相比，盲埋孔 PCB 电路板更加灵活、多样化和可定制化，具有更高的可塑性和适应性。

（2）盲埋孔 PCB 电路板可以减少 PCB 电路板表面的焊接，提高电子元器件的安装效率，同时降低产品制造的成本。

（3）盲埋孔 PCB 电路板的结构更加稳定，可以在重压、高温、高湿、强震等恶劣环境条件下保持正常工作。
