线路板厂家告诉你PCB线路板抄板与磨板时应注意哪些事项?

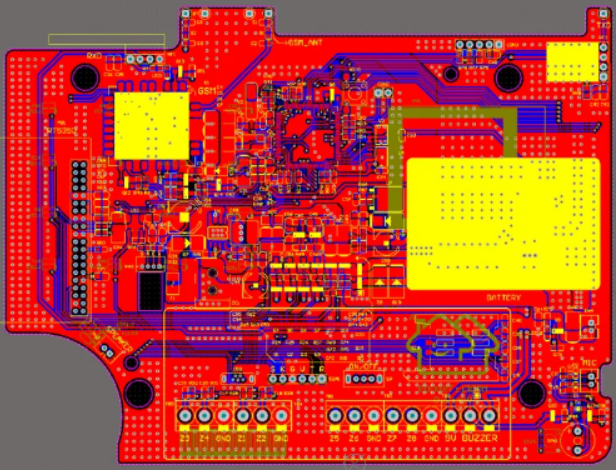

PCB抄板注意事项:
1.抄板前对原样有所备份,这是一个系列化的工作,前面的工序处理不好,直接影响的后面工程的成败。
2.客户在做PCB抄板同时有要求做元件BOM的。其PCB文件的元件设置要按标准进行,否则BOM清单制作容易出错。
3.拆板时一定要注意元件极性,方向等,不记清就很可能在还原板子做样机时的时候出错。
4.注意量好原PCB板尺寸,由于扫描仪的优劣扫出的板子图会与实物板子大小有出入,让图片与实物保持一样,否则后果是做出的板子,元件装不上,文件无效。
5.扫图要清,扫描仪的分辨率调到比较高的水平,方便放大查看PCB板的细节部分。
抄板在磨板时应注意:
a.及时扫描备份磨板图片,对于比较复杂的板子磨板时也可有会出面突发事件,比如有盲埋孔的手机板,板子很薄,磨到里面稍不注意,磨破板子,又没补救措施工作就白做了。可多扫几次保存备份图片,有备无患。
b.板子的绝绝缘层非常的薄要选好砂磨板材料,掌握好力度,小心翼翼板子磨时要放平等此处已涉及极其专业的的东西,就不再细讲,若有同行的朋友或对此行来感兴趣的话,欢迎一起或当面细细交流探讨。
c.有的PCB文件无法加网络必有原因,如做的元件封装不准确,或做的不对不标准,特别强调一下,抄板过程操作的方法有很多,要明白一个科学化流程是这样产生的,方法的多样化---合理化---标准化----最后到制度化,标准化的对做一个板的成功机率的重要性不必多说了。
抄板不当常见问题:
1.与原PCB板相比,PCB图纸或做小。
2.做出的文件对不上原板。
3.PCB文件无法添加网络等。
4.磨板磨损后没法补救导致失败抄板流程也许大多人都熟悉,如果是按照抄板的流程一步步进行PCB抄板工作的,出现错误的机会相对会降低很多。抄板是一项产品生产过程的一部分,前后的工作质量对其影响很大,特别是复杂的板子要注意
