PCB生产流程简介-双面板

2021-11-01 09:40:05

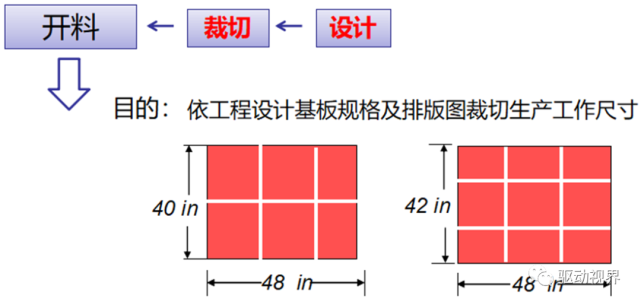

使用材料:

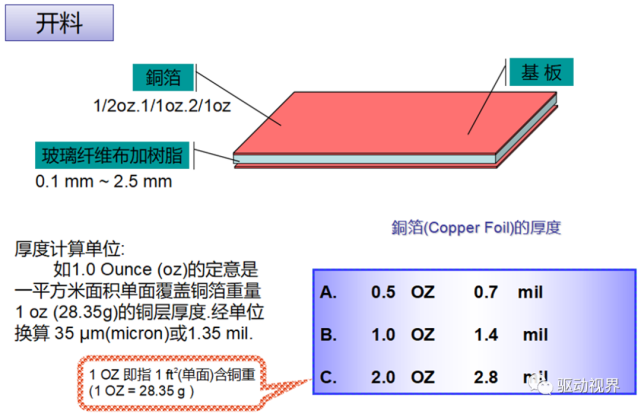

FR4—玻璃布基板

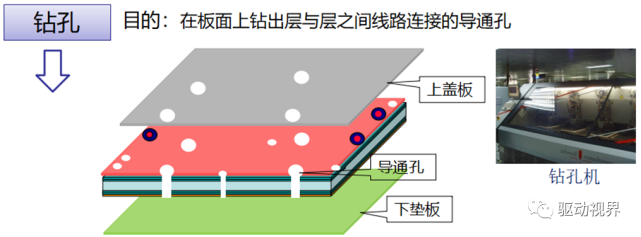

盖板(铝板):防止钻孔披锋;防止钻孔上表面毛刺保护覆铜箔层不被压伤;提高孔位精度;冷却钻头,




降低钻孔温度。厚度:0.15-0.2mm.





垫板(复合板):在制程中起保护钻机台面;防出口性毛头;降低钻针温度及清洁钻针沟槽胶渣作用.





钻头:碳化钨,钴及有机黏着剂组合而成.

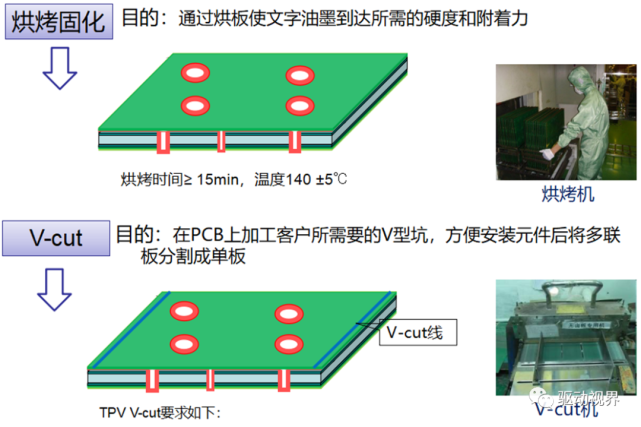

TPV要求孔壁粗糙度需≤25μm

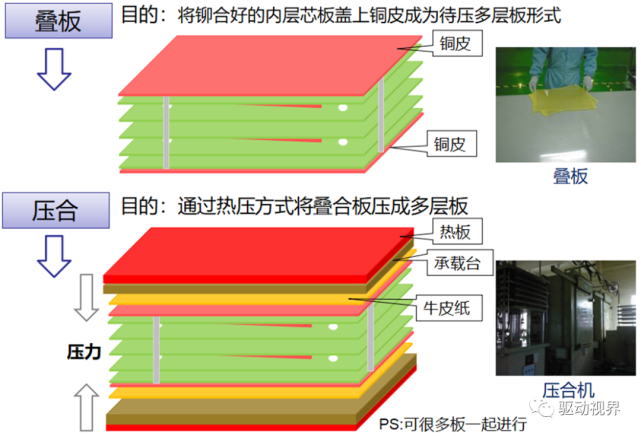

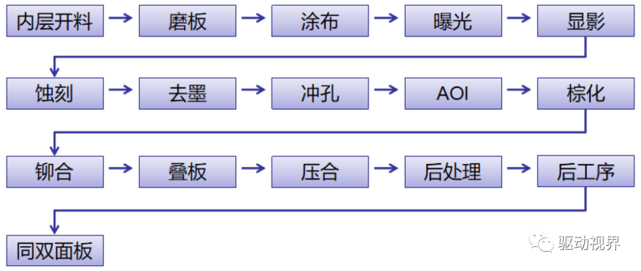

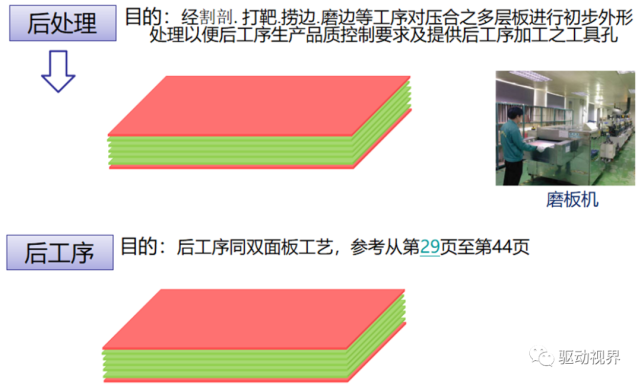

(三)多层板生产流程





PCB生产流程简介-多层板





使用材料:

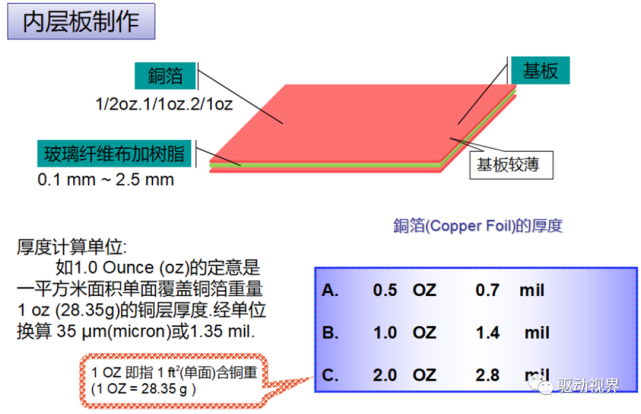

FR4—玻璃布基板
