PCB单面板、多层双面板线路板、多层板傻傻分不清?

2021-10-29 09:05:44

PCB单面板多层双面板线路板、多层板傻傻分不清?
印制板(PCB)用于承载电子元件,提供电路连接各元件的母版。根据结构,将PCB划分为单面、双面、多层三种。

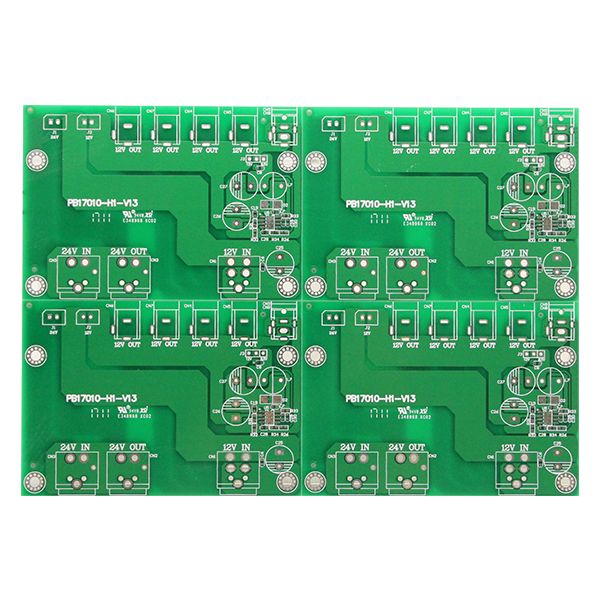

单面板

在最基本的PCB上,只有一个部件位于某一面,另一面则位于另一面。因为导线只出现在其中一面,所以我们就称这种PCB叫作单面板(Single-sided)。由于单板在设计路线上有很多严格的限制(只有一面,两条线之间不能交叉,必须绕过单独的路径),因此只有早期电路使用这种板。

单面板的布线图主要是网络印刷(ScrenPrinting),即铜表面印有阻剂,蚀刻后用防焊阻印标记,最后通过冲孔完成零件的导孔和形状。此外,部份少量多样生产的产品,则采用感光阻剂形成图样的照相法。

双面板

双面板是一种常用的印刷电路板,包括顶层和底层。两面都可以走线,大大降低了布线的难度,因此被广泛采用。

多层双面板线路板

两块板的两边都有接线,但是要使用两个接线板,必须在两个面板之间有合适的线路连接,如图所示:

这种电路间的“桥梁”称为导孔。导孔是一个充满或涂有金属的小孔,可以与两侧的导线连接。由于两个面板的面积比单面板大一倍,因此双面板解决了单面板因布线错开的困难(可通过孔引向另一面),比单一面板更适合使用。

多层板

PCB多层板是指用于电气产品的多层电路板,多层板使用更多的单面板或双面板。用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印刷线路板,通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印刷线路板就成为四层、六层印刷电路板了,也称为多层印刷线路板。普通多层板通常是4层板或6层板,而复杂的多层板也可以达到几十层。

特性:PCB多层板与单板、双板的区别在于增加内部电源层(保持内电层)及接岩层,电源及地线网络主要在电源层上布线。但是,多层板布线主要还是以顶层和底层为主,以中间布线层为辅。因此,多层板的设计与双面板的设计方法基本相同,其关键在于如何优化内电层的布线,使电路板的布线更合理,电磁兼容性更好。

双面板和多层板的区别

从工序上来讲,双面板与多层板的区别:

双层薄板仅以P、Cu箔为基材,而多层板材同时具有P片和最外层的两张Cu箔,以及P片间的内层板。

多层板的生产多了内层板的生产制造。内层板的制造与外层板大体相似。

*注:本文部分图文内容从网上整理,版权归原作者所有。如果涉及侵权,请联系小编删除。
