什么是双层电路板_如何画双层和四层的PCB

电路板概述

　　电路板的名称有：陶瓷电路板，氧化铝陶瓷电路板，氮化铝陶瓷电路板，线路板，PCB板，铝基板，高频板，厚铜板，阻抗板，PCB，超薄线路板，超薄电路板，印刷（铜刻蚀技术）电路板等。电路板使电路迷你化、直观化，对于固定电路的批量生产和优化用电器布局起重要作用。电路板可称为印刷线路板或印刷电路板，英文名称为（Printed Circuit Board）PCB、（Flexible Printed Circuit board）FPC线路板（FPC线路板又称柔性线路板柔性电路板是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，绝佳的可挠性印刷电路板。具有配线密度高、重量轻、厚度薄、弯折性好的特点。）和软硬结合板（reechas，Soft hard combinaTIon plate）-FPC与PCB的诞生与发展，催生了软硬结合板这一新产品。因此，软硬结合板，就是柔性线路板与硬性线路板，经过压合等工序，按相关工艺要求组合在一起，形成的具有FPC特性与PCB特性的线路板。

　　电路板的分类

　　线路板按层数来分的话分为单面板，双面板，和多层线路板三个大的分类。

　　首先是单面板，在最基本的PCB上，零件集中在其中一面，导线则集中在另一面上。因为导线只出现在其中一面，所以就称这种PCB叫作单面线路板。单面板通常制作简单，造价低，但是缺点是无法应用于太复杂的产品上。

　　双面板是单面板的延伸，当单层布线不能满足电子产品的需要时，就要使用双面板了。双面都有覆铜有走线，并且可以通过过孔来导通两层之间的线路，使之形成所需要的网络连接。

　　多层板是指具有三层以上的导电图形层与其间的绝缘材料以相隔层压而成，且其间导电图形按要求互连的印制板。多层线路板是电子信息技术向高速度、多功能、大容量、小体积、薄型化、轻量化方向发展的产物。

　　线路板按特性来分的话分为软板（FPC），硬板（PCB），软硬结合板（FPCB）。

　　什么是双层电路板

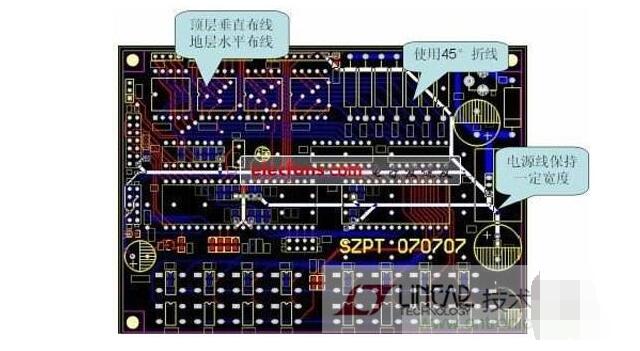

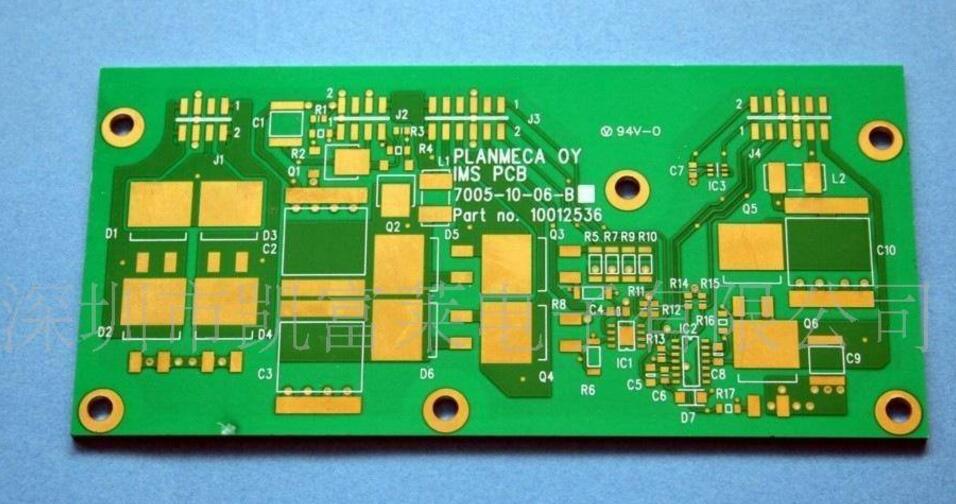

　　一块PCB板子有两个面，就是顶层和底层。这就是双层电路板。双层电路板就是双面覆铜的PCB板。双层电路板双面都有覆铜有走线，并且可以通过过孔来导通两层之间的线路，使之形成所需要的网络连接。

　　双层PCB画法

　　画双层pcb板的步骤：

　　1、准备电路原理图

　　2、新建一个PCB文件并载入元器件封装库

　　3、规划电路板

　　4、装入网络表和元件

　　5、元器件自动布局

　　6、布局调整

　　7、网络密度分析

　　8、布线规则设定

　　9、自动布线

　　10、手动调整布线

　　画双层PCB板案例：

　　常用的EDA电路软件，都可以设计多层PCB电路板，虽然方法不同，但是原理是一样的。

　　对于PCB的设计，AD提供了详尽的10种不同的设计规则，这些设计规则则包括导线放置、导线布线方法、元件放置、布线规则、元件移动和信号完整性等规则。根据这些规则，ProtelDXP进行自动布局和自动布线。很大程度上，布线是否成功和布线的质量的高低取决于设计规则的合理性，也依赖于用户的设计经验。

　　对于具体的电路可以采用不同的设计规则，如果是设计双面板，很多规则可以采用系统默认值，系统默认值就是对双面板进行布线的设置。

　　这里给大家分享一个四个层PCB的设置步骤，8层板等多层板都是如此设置。其它版本AD与此操作类似。

　　首先新建一个PCB文件，如果你有自己的工程，那么建立在自己的工程下即可。

　　选择File-New-PCB

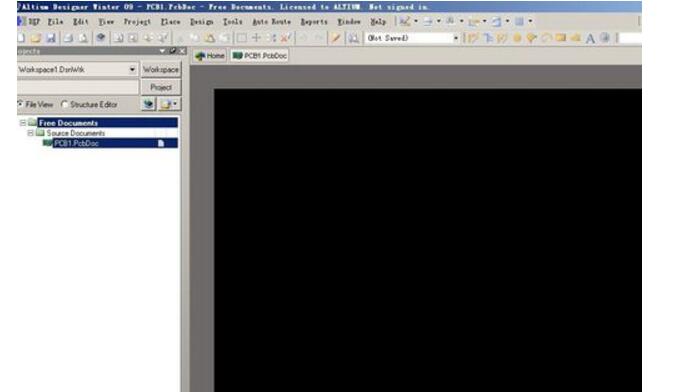

　　可以看到建好的PCB只有两个层，TopLayer和BottomLayer。如下图所示。

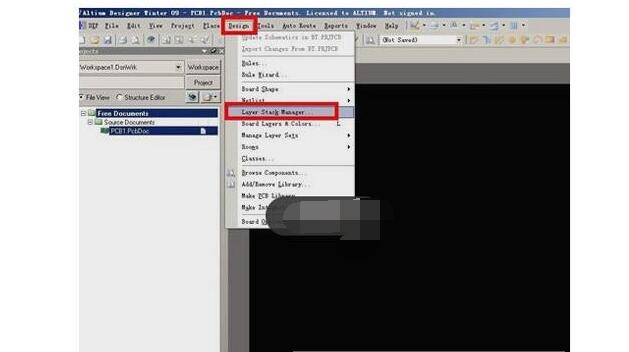

　　打开层叠管理。Design-LayerStackManager，进入层叠管理界面。

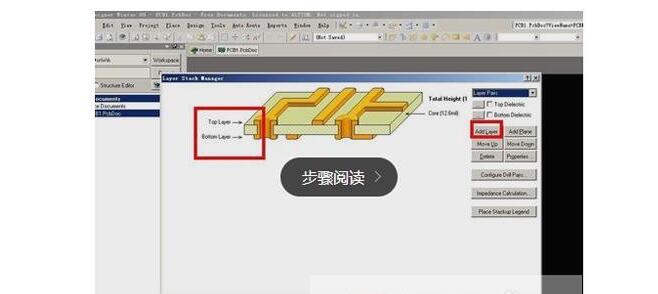

　　可以看到目前只有两个层TopLayer和BottomLayer。可以看见右侧有AddLayer选项。

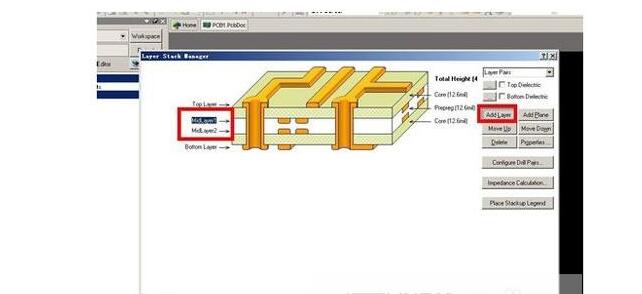

　　点两次AddLayer增加两个层如下图所示。

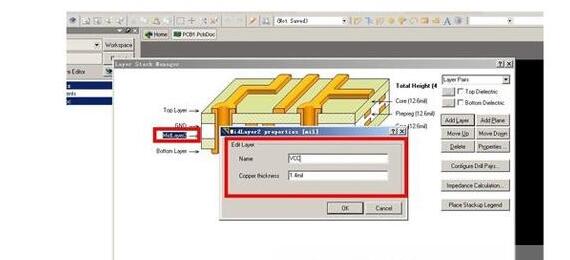

　　双击增加的层名字，对名字进行修改，如下图为修改的内容。

　　修改后，确定，我们可以看到，四个层的PCB板就设置好了，增加了GND和VCC层，导入编译好的原理图就可以画四层板的PCB图了。

　　每一层的操作技巧跟单面板都是一样的，只是在设计的时候需要整体考虑。

　　如何画四层的PCB

　　1、首先新建一个PCB文件，如果你有自己的工程，那么建立在自己的工程下即可。

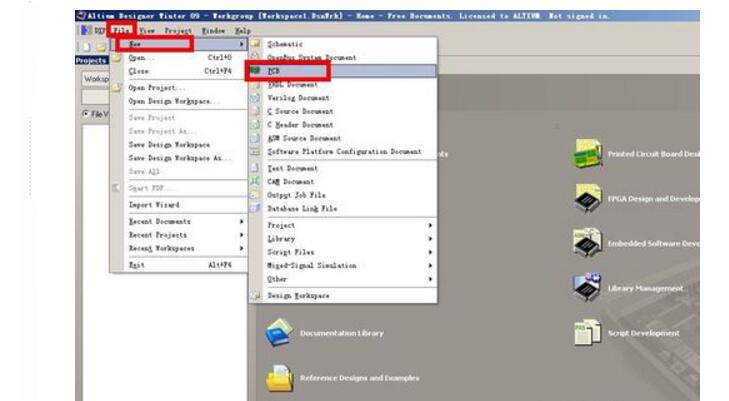

　　选择File-New-PCB

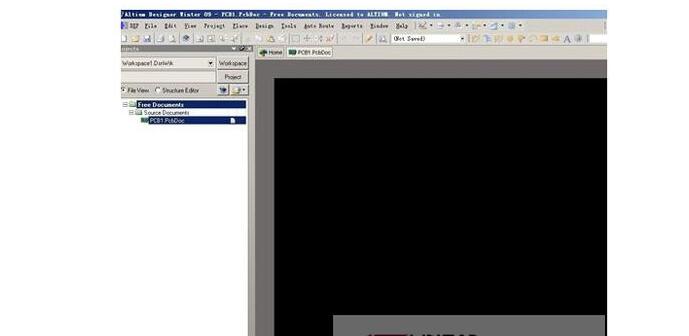

　　2、可以看到建好的PCB只有两个层，Top Layer 和 Bottom Layer。如下图所示。

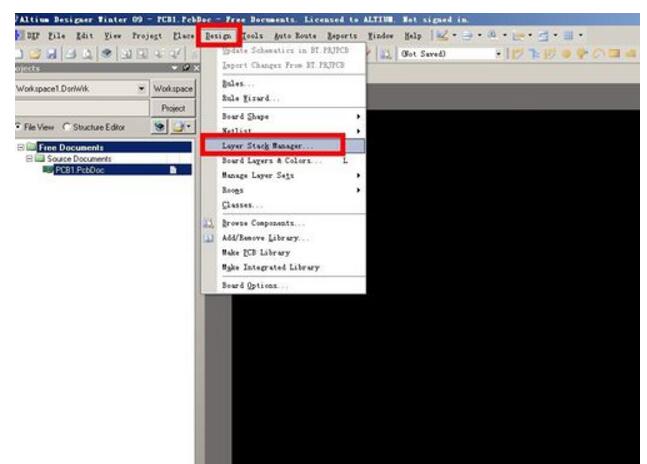

　　3、打开层叠管理。Design-Layer Stack Manager，进入层叠管理界面。

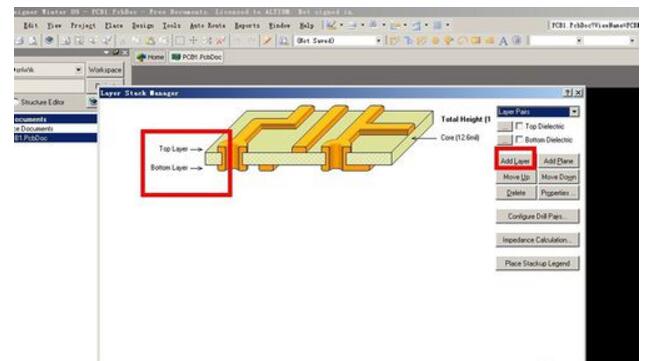

　　可以看到目前只有两个层Top Layer 和 Bottom Layer。可以看见右侧有Add Layer选项。

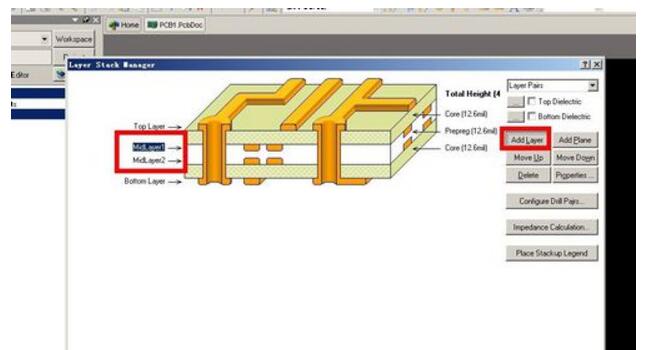

　　4、点两次Add Layer 增加两个层如下图所示。

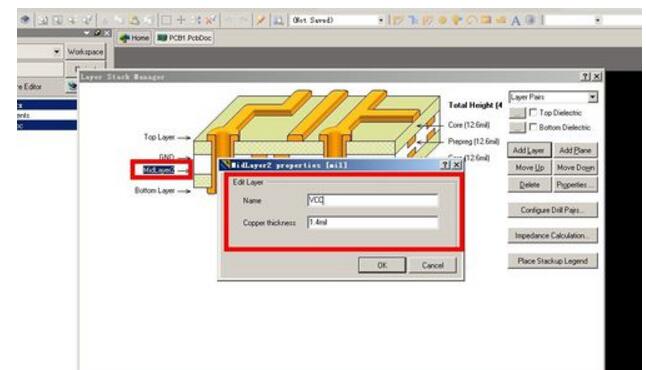

　　5、双击增加的层名字，对名字进行修改，如下图为修改的内容。

　　6、修改后，确定，我们可以看到，四个层的PCB板就设置好了，增加了GND和VCC层，导入编译好的原理图就可以画四层板的PCB图了。
