微带线，是走在表面层（microstrip），附在PCB表面的带状走线，如图1-43所示， 蓝色部分是导体，绿色部分是PCB的绝缘电介质，上面的蓝色小块儿是微带线（microstrip line）。由于microstrip line（微带线）的一面裸露在空气里面，可以向周围形成辐射或受到周围的辐射干扰，而另一面附在PCB的绝缘电介质上，所以它形成的电场一部分分布在空中，另一部分分布在PCB的绝缘介质中。但是microstrip line中的信号传输速度要比stripline（带状线）中的信号传输速度快，这是其突出的优点。
图1-43 微带线示意图

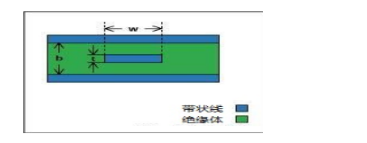

带状线：走在内层（stripline/double stripline），埋在PCB内部的带状走线，如图1-44所示，蓝色部分是导体，绿色部分是PCB的绝缘电介质，stripline是嵌在两层导体之间的带状导线。因为stripline是嵌在两层导体之间，所以它的电场分布都在两个包它的导体（平面）之间，不会辐射出去能量，也不会受到外部的辐射干扰。但是由于它的周围全是电介质（介电常数比1大），所以信号在stripline 中的传输速度比在microstrip line中慢。
图1-44 带状线示意图
