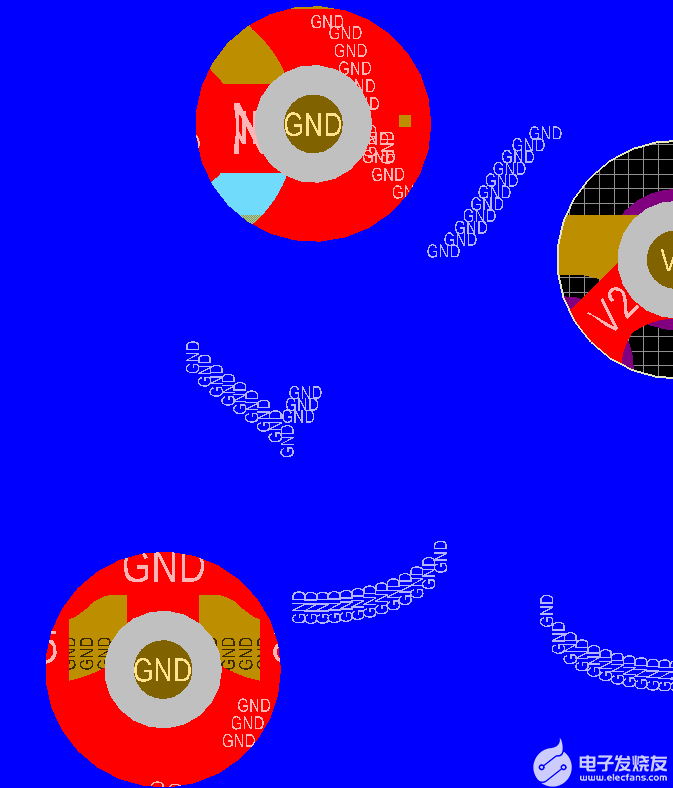

大家好!在这里,为大家介绍一种新的PCB设计创新技术,下面的图为设计好的PCB文件的底层放大局部视图;该PCB文件为4层电路板,图中的过孔与底层覆铜的地线网络标号是相同的;这样的PCB设计图大家一定没有见到过吧,其实该图是通过多个软件合成出来的;是一种新的PCB设计技术。那么这样的设计对高速电路及数模混合电路产品有什么意义呢?我的答案是非常有意义;首先,高速电路及数模混合电路的电子产品应用领域越来越广泛;但产品的干扰问题、可靠性问题一直是困扰硬件电路工程师提高性能的瓶颈。此设计方法可以很好地解决干扰问题、提升产品的可靠性;同时还可以大大地缩小产品体积,提升产品的使用寿命。其次,电路板的设计方法与普通的设计方法相比有着质的改变;在产品的可靠性及性能精度方面都带来的质的提升。第三,该设计方法通常应用于电子产品多层线路板的地线设计。
此项技术已成功应用仪器仪表行业,使产品的体积大大缩小,产品的性能精度提升了5倍以上。同时,该项技术也应用到触摸屏产品中,并使触摸屏的功耗进一步降低,同时使产品的灵敏度提升了近10倍。
