PCB设计中的布线,线路板厂家为大家讲述—双面多层线路板

2020-05-08 18:00:51

  PCB设计中的布线,线路板厂家为大家讲述—双面多层线路板

在 PCB 制造工艺中,布线是完成产品制造的重要一步。在整个线路板制造中,布线的设计过程要求较高的技巧和较大的工作量, PCB 布线包括单面布线、双面布线和多层布线。布线另外还有两种类型:自动布线和交互式布线。在自动布线中,可以通过交互布线提前进行严格布线。输入输出端子之间的连接应避免相邻的并联,以避免反馈干扰。可在必要时应加地线绝缘,相邻层接线应垂直,平行接线易产生寄生耦合。

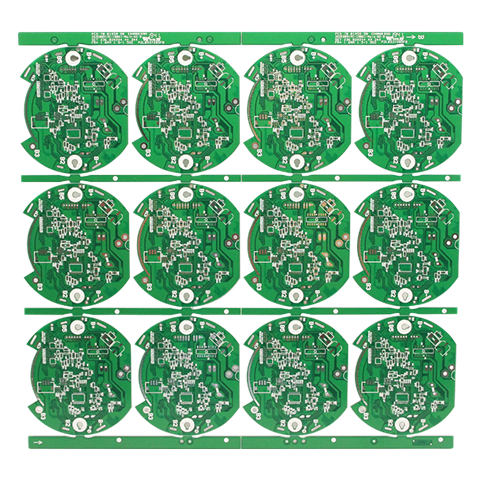

双面多层线路板

  自动布线的布通率取决于良好的布局,布线规则可以预先设定,包括弯曲次数、通孔数、走进的数目等,一般进行试探式布线,快速连通短线路,然后进行迷宫式布线。优化了待配布线路的整体布线强度。它可以根据需要断开分布式线路,并尝试重新布线以提高整体效果。

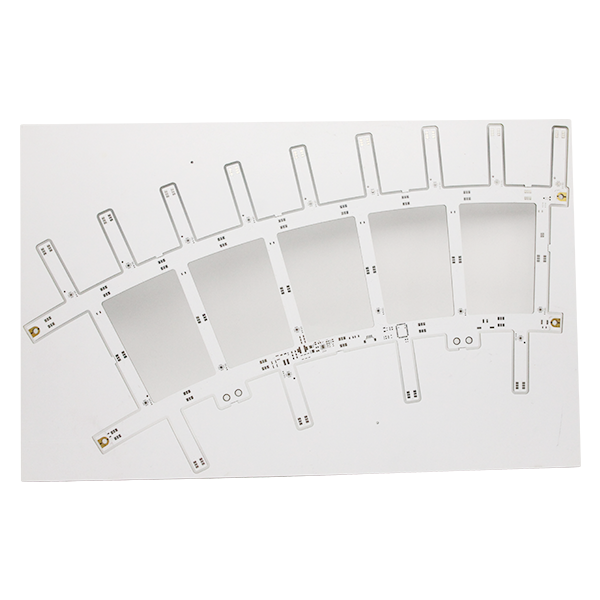

双面多层线路板

对于目前的高密度 PCB 设计来说,通孔不合适,浪费了大量宝贵的布线通道。为了解决这一矛盾,出现了盲孔和埋孔技术,既起到通孔的作用,又节省了许多布线通道,使布线过程更加方便、顺畅。
