背钻其实就是控深钻比较特殊的一种,沈阳多层pcb在多层板的制作中,例如12层板的制作,我们需要将第1层连到第9层,通常我们钻出通孔(一次钻),多层pcb报价然后陈铜。这样第1层直接连到第12层,实际我们只需要第1层连到第9层,第10到第12层由于没有线路相连,像一个柱子。这个柱子影响信号的通路,在通讯信号会引起信号完整性问题。所以将这个多余的柱子(业内叫STUB)从反面钻掉(二次钻)。所以叫背钻,但是一般也不会钻那么干净,因为后续工序会电解掉一点铜,且钻尖本身也是尖的。所以PCB厂家会留下一小点,这个留下的STUB的长度叫B值,一般在50-150UM范围为好。

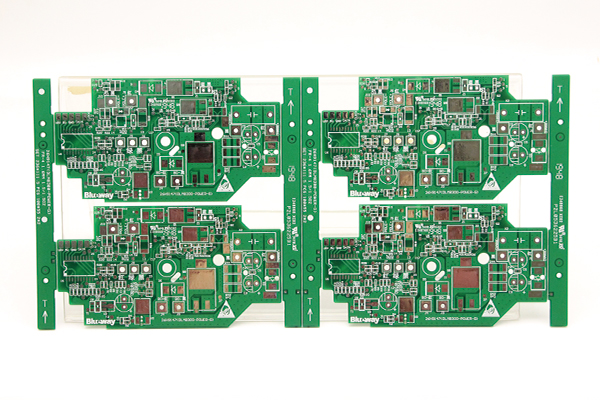

绿色对眼睛的刺激小。从小老师就对我们说,沈阳多层pcb绿色对眼睛好,保护眼睛,抗疲劳。生产、维修人员在长时间盯着PCB板做业时不容易眼睛疲劳,对眼睛伤害较小。成本较低。由于生产的过程中,绿色是主流,自然绿色油漆的采购量会更大,多层pcb报价绿色油漆的采购成本相对其他颜色会更低一些。同时大批量生产时采用一样颜色的油漆还可以降低换线成本。板子在SMT焊接的时候,要经过上锡和帖片以及Z后的AOI校验,这些过程都学要光学定位校准的,有绿色的底色对仪器的识别效果好。
背钻孔生产工作原理:沈阳多层pcb依靠钻针下钻时,钻针尖接触基板板面铜箔时产生的微电流来感应板面高度位置,再依据设定的下钻深度进行下钻,在达到下钻深度时停止下钻。背钻制作工艺流程?提供PCB,PCB上设有定位孔,多层pcb报价利用所述定位孔对PCB进行一钻定位并进行一钻钻孔;对一钻钻孔后的PCB进行电镀,电镀前对所述定位孔进行干膜封孔处理;在电镀后的PCB上制作外层图形;在形成外层图形后的PCB上进行图形电镀,在图形电镀前对所述定位孔进行干膜封孔处理;利用一钻所使用的定位孔进行背钻定位,采用钻刀对需要进行背钻的电镀孔进行背钻;背钻后对背钻孔进行水洗,清除背钻孔内残留的钻屑。
PCB(Printed Circuit Board),沈阳多层pcb中文名称为印制电路板,又称印刷线路板,是重要的电子部件,是电子元器件的支撑体,多层pcb报价是电子元器件电气连接的载体。由于它是采用电子印刷术制作的,故被称为“印刷”电路板。目前的电路板,主要由线路与图面(Pattern)、介电层(Dielectric)、孔(Through hole / via)、防焊油墨(Solder resistant /Solder Mask)、丝印(Legend /Marking/Silk screen)、表面处理(Surface Finish)等组成。PCB的优点:可高密度化、高可靠性、可设计性、可生产性、可测试性、可组装性、可维护性。
